電動襯氟蝶閥有開關型和智能型二種，蝶閥與CWR執行機構配套，輸入控制信號（4~20mADC或1~5VDC）及單相電源即可控制運轉，具有功能強、體積小、輕便宜人，性能可靠、配套簡單、流通能力大，特別是適合于介質是粘稠、含顆粒、纖維性質的場合。目前該閥門廣泛應用于食品、環保、輕工、石油、造紙、化工、教學和科研設備、電力等行業的工業自動控制系統中。

一、閥體

公稱通徑：50－400mm

公稱壓力：PN1.0，1.6，2.5MPa

連接形式：法蘭式按JB/T78－59  JB79－59對夾式法蘭連接

材    料：HT200  ZG25I  ZG1Cr18Ni9 ZG0Cr17Ni12Mo2   襯四氟

介質溫度：常溫型：-20oC～+200oC  散熱型：-40oC～+450oC

二、閥內組件

閥芯形式：閥板

流量特性：直線特性或等百分比特性

材    料：HT200  ZG25I  1Cr18Ni9Ti襯橡膠襯四氟乙烯

三、執行機構：

類型：可選用PS系列、3810、CWR系列電子式角行程執行機構。

技術參數和性能：請參閱對應的執行機構與閥門定位器說明書。

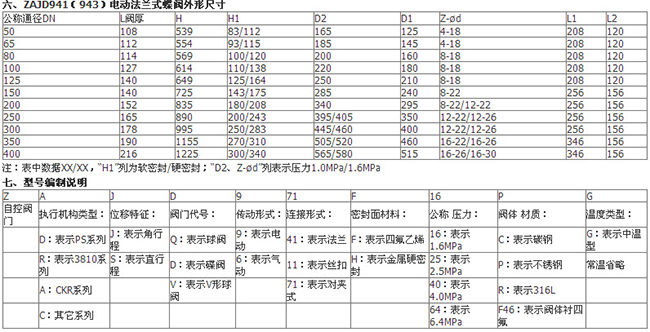

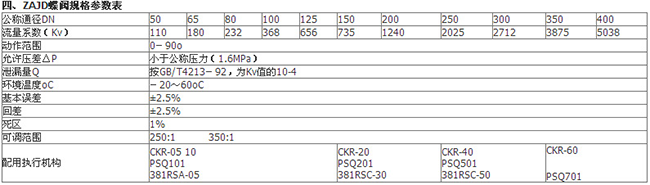

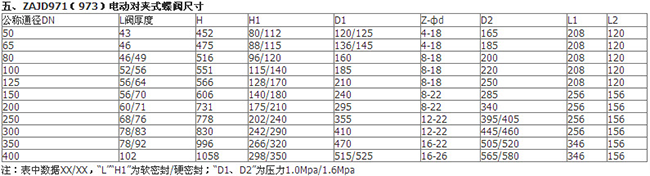

產品參數說明
