電動焊接高壓截止閥
一、電動高壓截止閥 概述
電動高壓截止閥(電站截止閥)適用于公稱壓力PN20～32MPa及P54/100V-P57/170V，工作溫度≤540℃(其中P57/170V工作溫度為570℃)的石油、化工 、水力、火力電站各種系統的管路中，切斷或接通管路介質。
二、電動高壓截止閥 產品特點
1、閥門中腔采用壓力自緊式密封結構，密封性能越好。支管兩端為焊接結構。焊接坡口可按標準或用戶要求配接。
2、閥瓣、閥座的密封面采用司太立鈷基硬質合金堆焊而成，耐磨、耐高溫，抗擦傷性能好、使用壽命長。
3、閥桿經調質和表面氮化處理，有良好的搞腐蝕性和抗擦傷性。
4、閥蓋填料函深度合理，填料加緩蝕劑，密封可靠。

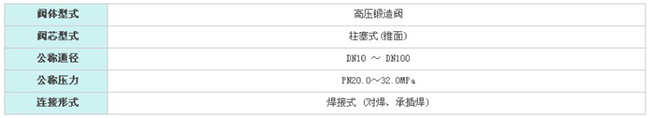

三、電動高壓截止閥 技術參數

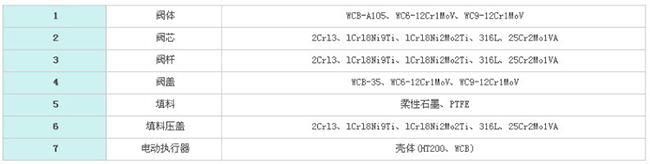

四、電動高壓截止閥 零件材料

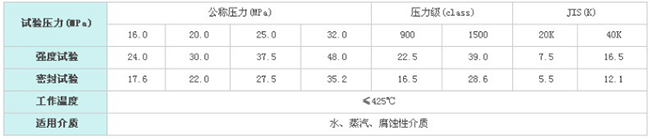

五、電動高壓截止閥 性能規范

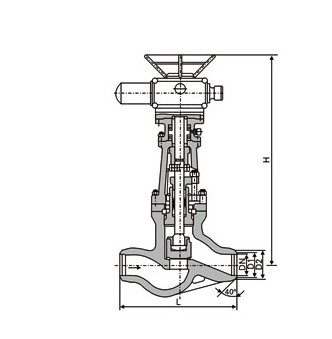

六、電動高壓截止閥 外形及連接尺寸
|
公稱通徑DN |
主要外形尺寸和連接尺寸 |
重量 |
||||||
|
|
L |
D1 |
D2 |
D3 |
α |
H |
D0 |
|
|
J61(H.Y)-25、40、64、100、200、250、320 J61Y-P54/100V、P54/140V、P54/170V |
||||||||
|
10 |
120 |
12 |
25 |
|
40° |
185 |
140 |
2.8 |
|
15 |
170 |
17 |
36 |
|
40° |
247 |
200 |
7.5 |
|
20 |
170 |
22 |
42 |
|
40° |
248 |
200 |
9 |
|
25 |
170 |
26 |
42 |
|
40° |
248 |
240 |
9.5 |
|
32 |
170 |
31 |
44 |
|
40° |
248.5 |
280 |
15 |
|
50① |
250 |
50 |
82 |
|
32° |
450 |
320 |
60 |
|
50② |
350 |
50 |
82 |
|
32° |
450 |
320 |
64 |
|
65 |
430 |
69 |
100 |
110 |
32° |
669 |
400 |
74 |
|
80 |
470 |
84 |
108 |
130 |
32° |
669 |
450 |
112.5 |
|
100 |
560 |
107 |
144 |
165 |
32° |
755 |
500 |
178.5 |
|
注：DN50為兩種型號。 |
||||||||
|
J61Y-P55/100V、P55/140V、P55/170V J61Y-P57/100V、P57/140V、P57/170V |
||||||||
|
10 |
120 |
12 |
28 |
|
40° |
189 |
140 |
3 |
|
15 |
170 |
17 |
40 |
|
40° |
250 |
200 |
9 |
|
20 |
170 |
22 |
46 |
|
40° |
252 |
200 |
11 |
|
25 |
170 |
26 |
46 |
|
40° |
254 |
240 |
13 |
|
32 |
170 |
31 |
49 |
|
40° |
254 |
280 |
17 |
|
50① |
250 |
50 |
90 |
|
32° |
453 |
320 |
68 |
|
50② |
350 |
50 |
90 |
|
32° |
455 |
320 |
72 |
|
65 |
430 |
69 |
104 |
115 |
32° |
630 |
400 |
83 |
|
80 |
470 |
84 |
110 |
140 |
32° |
672 |
450 |
118 |
|
100 |
560 |
17 |
148 |
170 |
32° |
761 |
500 |
165 |
