ZDRO電動O型切斷閥
O型切斷閥.jpg)
ZDRO電動O型切斷閥產品描述:
ZDRO系列電動0型切斷球閥由電動執行機構和0型球閥組成DN15~200為浮動球式，DN250~300為固定球式結構。該閥結構緊湊、體積小、重量輕、裝拆維修方便、流道通楊、流阻小、密封性能好。閥座采用撓性的唇緣結構，具有磨損補償和中腔自動泄壓作用，因而密封可靠，使用壽命長。..
上一個產品 : ZMQ系列氣動薄膜調節切斷閥
下一個產品 :

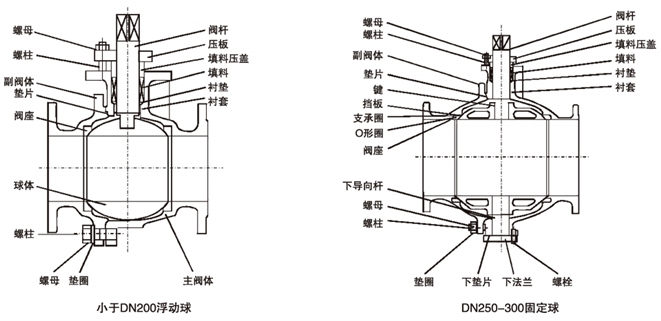

ZDRO系列電動0型切斷球閥由電動執行機構和0型球閥組成DN15~200為浮動球式，DN250~300為固定球式結構。
該閥結構緊湊、體積小、重量輕、裝拆維修方便、流道通楊、流阻小、密封性能好。閥座采用撓性的唇緣結構，具有磨損補償和中腔自動泄壓作用，因而密封可靠，使用壽命長。
廣泛應用于石油、化工、電力、冶金、鋼鐵、造紙、醫藥、食品、紡織、輕工等行業。
技術參數和性能
閥體
|
型式 |
直通鑄造球型閥 |
|
公稱通徑 |
DN15、20、25、32、40、50、65、80、125、150、200、250、300 |
|
公稱壓力 |
PN1.6、2.5、4.0、6.4MPa |
|
法蘭標準 |
JB/T79.1(2)-94、GB/T9113.1(2)-2000 |
|
材料 |
鑄鋼ZG（230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti） |
|
上腳蓋 |
與閥體成一整體-45~400℃ |
|
壓蓋型式 |
螺栓壓緊式 |
|
填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料 |
閥內組件
|
閥芯型式 |
球型閥芯 |
|
流量特性 |
快開特性 |
|
材料 |
鑄不銹鋼(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2T） |
|
額定行程 |
全開90° |
執行機構
|
型式 |
3410R、PSQ、HQ電子式電動執行機構 |
|
輸入信號 |
1-5V·DC |
|
電源電壓 |
220V/50HZ |
|
環境溫度 |
- 20~+70℃ |
閥體、閥內件標準材料組合及使用溫度范圍
R.TFE(F):二氧化鉬強化聚四氟乙烯
R.TFE(C):碳纖維強化聚四氟乙烯
HCr:鍍硬鉻
S.S:部分堆焊司太萊合金
|
閥體 |
ZG230-450、ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|||||
|
球芯 |
材料 |
304 |
304 |
304 |
316 |
316 |
316 |
|
處理 |
拋光 |
拋光 |
噴焊、拋光 |
拋光 |
拋光 |
噴焊、拋光 |
|
|
閥桿 |
材料 |
304 |
304 |
304 |
316 |
316 |
316 |
|
閥座 |
材料 |
R.TFE(F) |
R.TFE(F) |
304、316 |
R.TFE(F) |
R.TFE(F) |
316 |
|
處理 |
- |
- |
S.S |
- |
- |
S.S |
|
|
泄漏等級 |
VI |
VI |
IV |
VI |
VI |
IV |
|
|
使用溫度 |
2G3230-450 |
-5~+180 |
-5~+250 |
-5~+400 |
-5~+180 |
-5~+250 |
-5~+400 |
|
ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti |
-45~+180 |
-45~+50 |
-45~+400 |
-45~+180 |
-45~+250 |
-45~+400 |
|
執行機構配置、允許壓差
|
公稱通徑 |
15 |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|||||
|
執行機構 |
3410RSA-05 |
3410RSA-10 |
3410RSA-20 |
3410RSA-50 |
3410RSA-60 |
3410RSA--100 |
||||||||||||
|
△P（100KPa） |
64 |
64 |
64 |
64 |
64 |
64 |
64 |
63 |
58 |
34 |
17 |
15 |
12 |
|||||

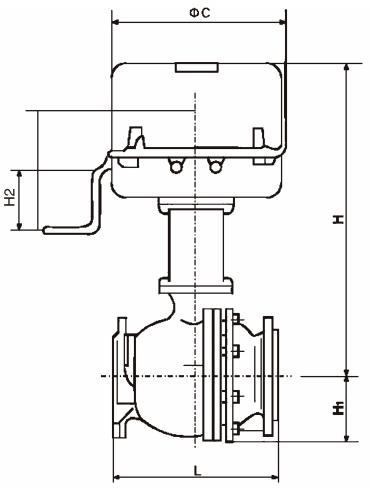

外形尺寸
單位：mm
|
公稱通徑 |
L |
H |
H1 |
ΦC |
H2 |
||
|
PN16 |
PN40 |
PN16 |
PN40 |
||||
|
15 |
130 |
140 |
310 |
45 |
47.5 |
225 |
160 |
|
20 |
130 |
152 |
310 |
49 |
58.5 |
225 |
160 |
|
25 |
140 |
165 |
330 |
55 |
62.5 |
225 |
160 |
|
40 |
165 |
190 |
350 |
65 |
77.5 |
225 |
160 |
|
50 |
203 |
216 |
360 |
75 |
82.5 |
225 |
160 |
|
65 |
222 |
241 |
435 |
90 |
95 |
225 |
160 |
|
80 |
241 |
283 |
445 |
95 |
105 |
335 |
160 |
|
100 |
305 |
305 |
480 |
115 |
127.5 |
335 |
160 |
|
125 |
356 |
381 |
480 |
127 |
140 |
335 |
160 |
|
150 |
394 |
403 |
595 |
140 |
160 |
335 |
160 |
|
200 |
457 |
502 |
615 |
172.5 |
190 |
335 |
160 |
|
250 |
533 |
568 |
875 |
310 |
310 |
335 |
160 |
|
300 |
610 |
648 |
950 |
350 |
350 |
335 |
160 |
