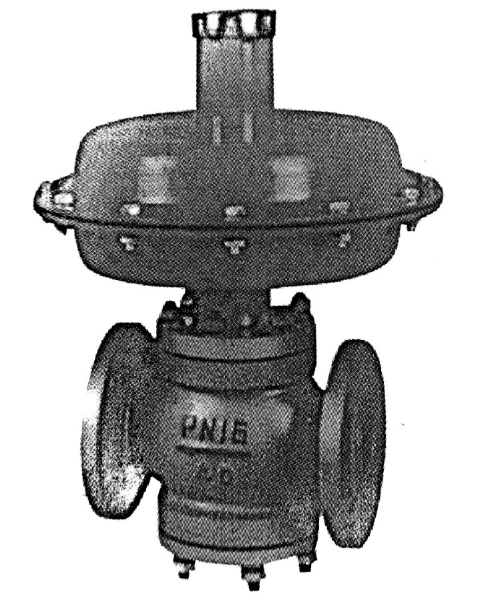

ZZV型 微壓調節閥
節閥.jpg)
ZZV型 微壓調節閥產品描述:
ZZCP型差壓閥采用平衡性單座閥，壓力穩定、精度高、密封性好，用于控制微小差壓。ZZCN型差壓閥采用雙座閥，流量系數大，將閥芯正、到裝，可組成二個不同品種的產品。該產品適用于各種工業爐燃燒系統控制兩種燃料氣混合比流量或用于氫冷發電機組密封油系統中，同時，還可..
上一個產品 : 大口徑氮封自力式調節閥V6000
下一個產品 : V230型 自力式調壓閥
ZZCP型差壓閥采用平衡性單座閥，壓力穩定、精度高、密封性好，用于控制微小差壓。ZZCN型差壓閥采用雙座閥，流量系數大，將閥芯正、到裝，可組成二個不同品種的產品。該產品適用于各種工業爐燃燒系統控制兩種燃料氣混合比流量或用于氫冷發電機組密封油系統中，同時，還可用于各種工業氣體的減壓、穩壓或泄壓的自動控制。
ZZV型微壓閥采用平衡單座閥，在運行中可任意對設定值進行調整等特點。因而適用于各種工業爐燃燒系統燃料氣體、石油在制品或油庫貯罐保護氣體與熱處理保護氣體的微壓自動調節等場合。
主要技術參數及性能指標
| 公稱通徑mm | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | |
| 額定流量系數（Kv） | 單座 | 8 | 11 | 20 | 332 | 50 | 80 | 100 | 160 |
| 雙座（ZZCN） | - | - | - | - | 53 | 83 | - | - | |
| 額定行程mm | 6 | 8 | 8 | 10 | 10 | 15 | 15 | 20 | |
| 調節精度% | ±10 | ||||||||
| 公稱壓力PN（MPa） | ZZC | 0.10 1.0 | |||||||
| ZZV | 0.1 | ||||||||
| 介質溫度 | ≤80 | ||||||||
| 允許泄漏 | 單座 | 10-4×閥額定限量 | |||||||
| 雙座（ZZCN） | 10-3×閥額定容量 | ||||||||
| 調節壓力范圍 Kpa | 0.5-5.5、5-10、9-14、13-19、18-24、22-28、26-33、31-38 | ||||||||

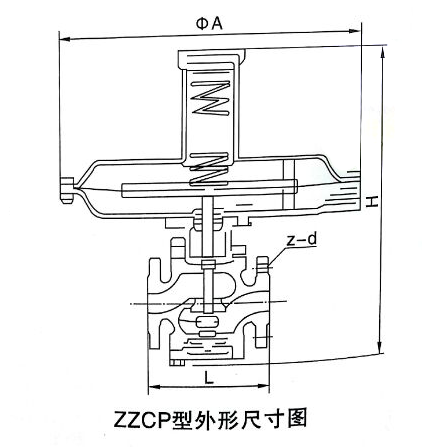

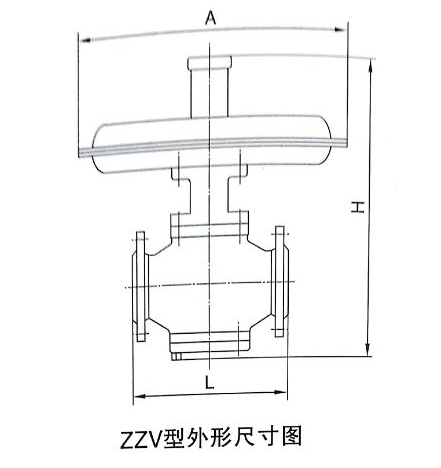

外形尺寸及重量
| 公稱通徑DN（mm) | ∅ A | ZZV | ZZC | 重量 | 信號接頭螺紋 | ||
| H | L | H | L | ||||
| 20 | 308 | 378 | 150 | 378 | 150 | 12 | M16×1.5 |
| 25 | 394 | 460 | 160 | 465 | 160 | 13 | |
| 32 | 308 | 370 | 180 | 365 | 180 | 15 | |
| 40 | 394 | 445 | 200 | 445 | 200 | 17 | |
| 50 | 308 | 460 | 230 | 455 | 230 222 | 20 | |
| 65 | 394 | 490 | 290 | 490 | 290 220 | 28 | |
| 80 | 394 | 490 | 310 | 490 | 310 | 38 | |
| 100 | 394 | 510 | 350 | 510 | 350 | 45 | |
| 150 | 394 | 720 | 480 | 56 | |||
訂貨須知：訂貨時請?zhí)顚憽兑?guī)格書》或注明一下內容：
1.產品型號
2.公稱壓力
3.公稱通徑、額定流量系數Kv
4.信號壓力、彈簧范圍
5.流量特性
6.閥的開關方式
7.介質工作溫度范圍
8.閥體、閥芯材料
9.是否帶附件，說明附件型號
10.是否有其他特殊要求
