氣動截止閥J641H/Y/W
J641H/Y/W,氣動截止閥概述
氣動截止閥本閥采用雙作用氣缸，利用上腔進氣或者下腔進氣來遠距離控制閥門，操作方便、靈活。氣缸使用介質：壓縮空氣，氮氣。結構簡單、制造和維護方便；工作行程小，啟閉時間短；關閉體（閥瓣）與閥座密封面采用錐面密封，關閉力小，耐沖刷，密封可靠。閥座可為更換式閥座，可任意組合與關閉件密封面材料的配對，以滿足工況要求，延長使用壽命。
J641H/Y/W,氣動截止閥結構特點
1、選材考究，符合國內、外相關標準，結構合理，造型美觀。
2、閥瓣、閥座密封面采用鐵基合金堆焊或司太立（Stellite）鈷基硬質合金堆焊而成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好，使用壽命長。
4、閥桿經調質及表面氮化處理，有良好的抗腐蝕性和抗擦傷性。
5、可采用各種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求。
6、閥體材料品種齊全，填料、墊片可根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。
7、倒密封采用螺紋連接密封座或本體堆焊奧氏體不銹鋼而成，密封可靠，更換填料可在不停機情況下進行，方便快捷，不影響系統運行。
J641H/Y/W,氣動截止閥應用規范
|
設計與制造 |
GB/T12235 |
|
|
連接端尺寸 |
結構長度 |
GB/T12221 |
|
法蘭尺寸 |
JB/T79 |
|
|
檢驗與試驗 |
JB/T9092 |
|
|
材料 |
碳鋼 |
GB/T12229 |
|
不銹鋼 |
GB/T12230 |
|
|
合金鋼 |
Q/ZB66 |
|
|
標志 |
GB/T12220 |
|
|
供貨 |
JB/T7928 |
|
J641H/Y/W,氣動截止閥主要零件材料及主要用途
|
閥體 |
閥蓋 |
閥瓣 |
密封圈 |
閥桿 |
填料 |
適用介質 |
適用溫度 |
|
WCB |
WCB+D507MO |
D577 |
2Crl3 |
柔性石墨 |
水、油品、蒸汽 |
425 |
|
|
ZGlCrl8Ni9Ti |
0Crl8Ni9Ti |
Stellite6 |
lCrl8Ni9Ti |
PTFE |
硝酸類 |
200 |
|
|
ZGlCrl8Ni2Mo2Ti |
CF8M |
lCrl8Ni2Mo2Ti |
lCrl8Ni2Mo2Ti |
PTFE |
磷酸類、 |
200 |
|
|
ZG00Crl7Nil4M02 |
CF3M |
Stel1ite6 |
316L |
PTFE |
磷酸類、 |
200 |
|
|
ZGlCr5MO |
ZGlCr5MO |
Stel1ite6 |
25Cr2Mo1VA |
柔性石墨 |
水、油品、蒸汽 |
550 |
|

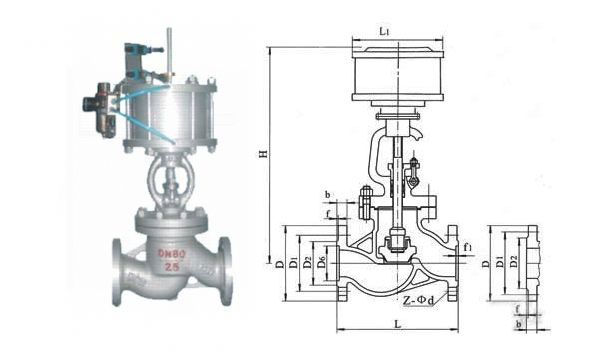

J641H/Y/W,氣動截止閥結構圖
J641H/Y/W,氣動截止閥主要外形尺寸、連接尺寸及質量
|
公稱壓力 |
公稱通徑 |
標準值 |
參考值 |
|||||||||
|
L |
D |
D1 |
n2 |
D6 |
b |
f |
f1 |
Z-φd |
L1 |
H |
||
|
1．6 |
50 |
230 |
160 |
125 |
100 |
16 |
3 |
4-φ18 |
185 |
645 |
||
|
65 |
290 |
180 |
145 |
120 |
18 |
3 |
4-φ18 |
232 |
690 |
|||
|
80 |
310 |
195 |
160 |
135 |
20 |
3 |
8-φ18 |
232 |
715 |
|||
|
100 |
350 |
215 |
180 |
155 |
20 |
3 |
8-φ18 |
232 |
770 |
|||
|
125 |
400 |
254 |
210 |
185 |
22 |
3 |
8-φ18 |
283 |
780 |
|||
|
150 |
480 |
280 |
240 |
210 |
24 |
3 |
8-φ23 |
283 |
810 |
|||
|
200 |
600 |
335 |
295 |
265 |
26 |
3 |
12-φ23 |
283 |
967 |
|||
|
250 |
622 |
405 |
355 |
320 |
30 |
3 |
12-φ25 |
283 |
1143 |
|||
|
300 |
698 |
460 |
410 |
375 |
30 |
4 |
12-φ25 |
283 |
1292 |
|||
|
2.5 |
50 |
230 |
160 |
125 |
100 |
20 |
3 |
4-φ18 |
185 |
645 |
||
|
65 |
290 |
180 |
145 |
120 |
22 |
3 |
8-φ18 |
232 |
690 |
|||
|
80 |
310 |
195 |
160 |
135 |
22 |
3 |
8-φ18 |
232 |
715 |
|||
|
100 |
350 |
230 |
190 |
160 |
24 |
3 |
8-φ23 |
232 |
770 |
|||
|
125 |
400 |
270 |
220 |
188 |
28 |
3 |
8-φ25 |
283 |
780 |
|||
|
150 |
480 |
300 |
250 |
218 |
30 |
3 |
8-φ25 |
283 |
810 |
|||
|
200 |
600 |
360 |
310 |
278 |
34 |
3 |
12-φ25 |
283 |
967 |
|||
|
250 |
622 |
425 |
370 |
332 |
36 |
3 |
12-φ30 |
283 |
1143 |
|||
|
300 |
698 |
485 |
430 |
390 |
40 |
4 |
16-φ30 |
283 |
1292 |
|||
|
4．0 |
50 |
230 |
160 |
125 |
100 |
88 |
20 |
3 |
4 |
4-φ18 |
185 |
645 |
|
65 |
290 |
180 |
145 |
120 |
110 |
22 |
3 |
4 |
8-φ18 |
232 |
690 |
|
|
80 |
310 |
195 |
160 |
135 |
121 |
22 |
3 |
4 |
8-φ18 |
232 |
715 |
|
|
100 |
350 |
230 |
190 |
160 |
150 |
24 |
3 |
4．5 |
8-φ23 |
232 |
770 |
|
|
125 |
400 |
270 |
220 |
188 |
176 |
28 |
3 |
4．5 |
8-φ25 |
283 |
782 |
|
|
150 |
480 |
300 |
250 |
218 |
204 |
30 |
3 |
4．5 |
8-φ25 |
283 |
875 |
|
|
200 |
600 |
375 |
320 |
282 |
260 |
38 |
3 |
4．5 |
12-φ30 |
283 |
1160 |
|
